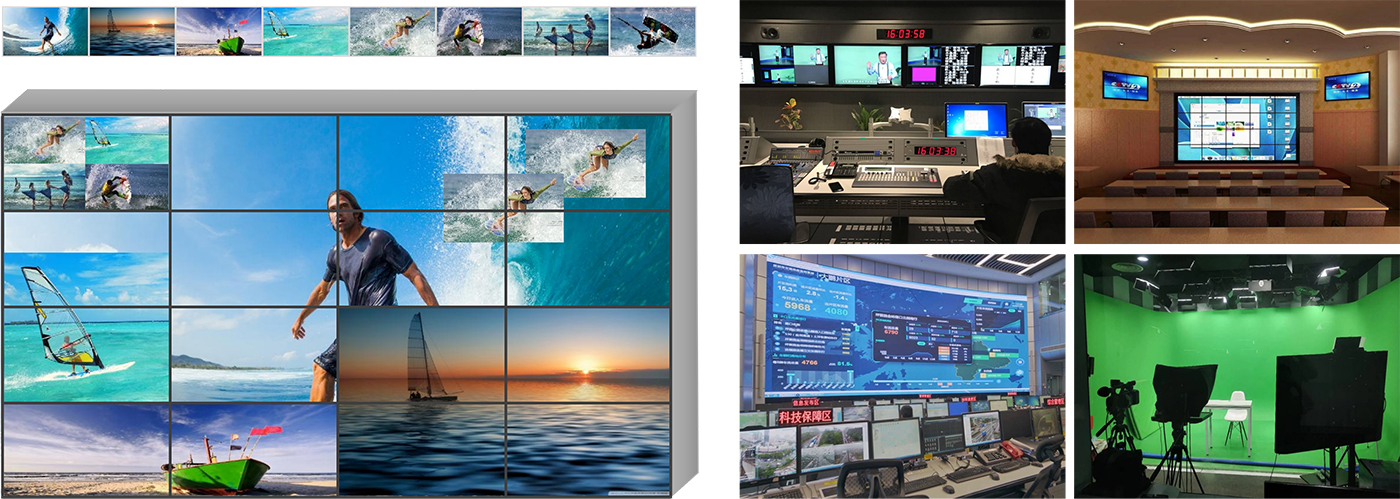

LED混合拼接处理器系统是一款配置灵活的拼接与无缝矩阵，支持LED拼接功能。此系列矩阵采用高性能的硬件设计，完美支持各类高清晰数字/模拟信号切换处理，并支持双向RS-232、双向IR信号分配切换功能。还能将一个完整的图像信号划分成多个信号，分配给多个显示单元，同时组成一个大的显示屏幕来显示动态画面，为各行业的多种视频及控制信号分配切换处理提供一站式解决方案，可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所。

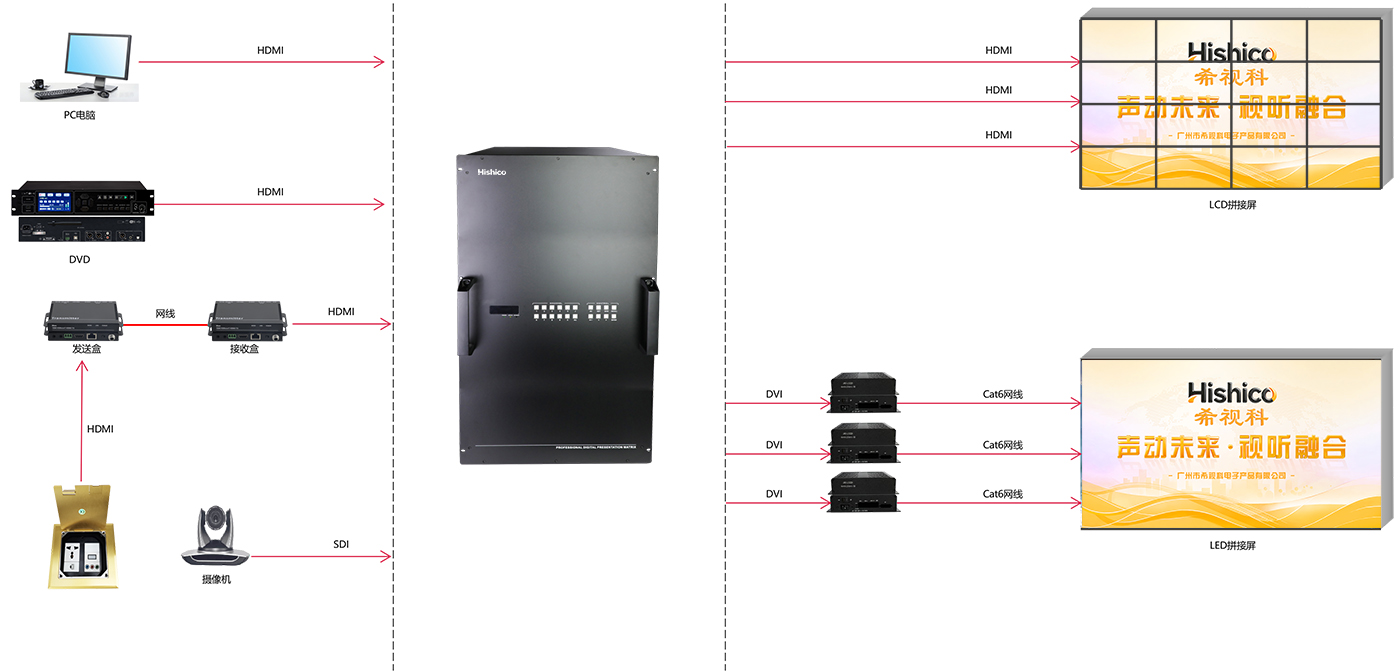

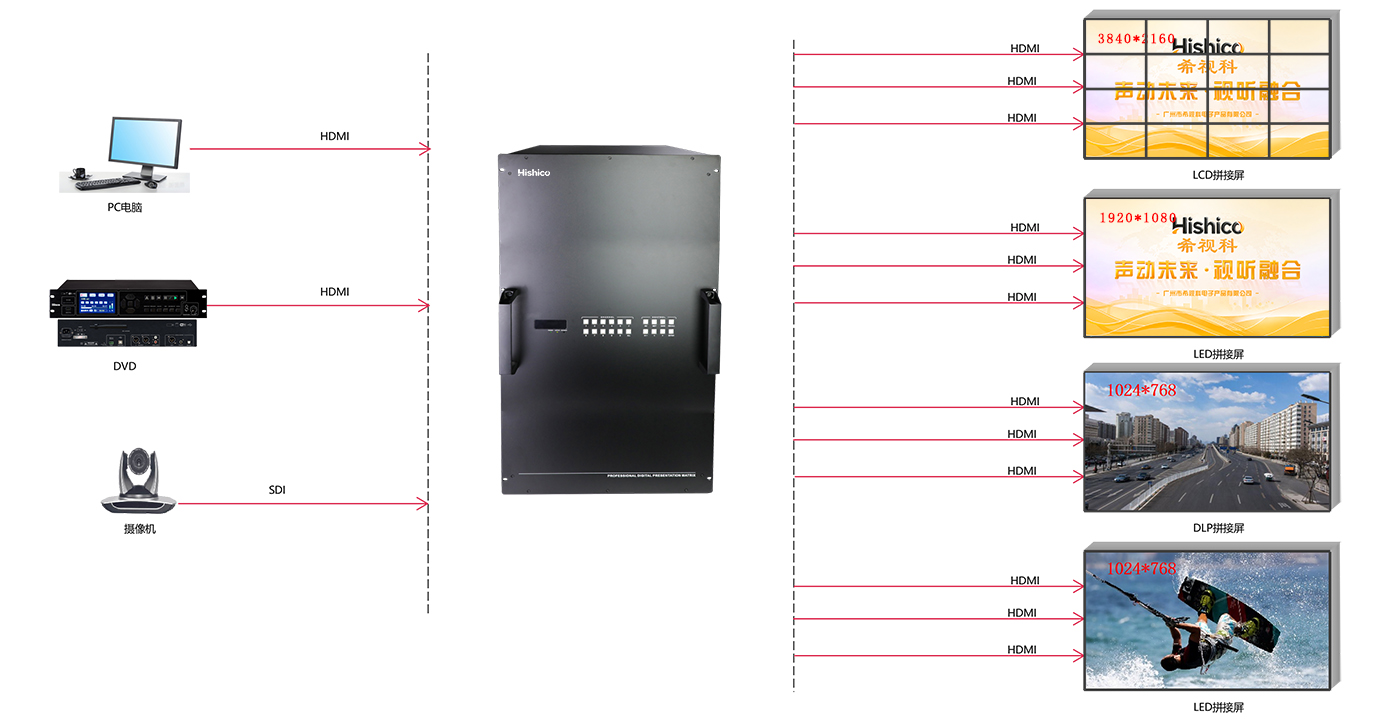

系统拓朴图
二、应用功能：

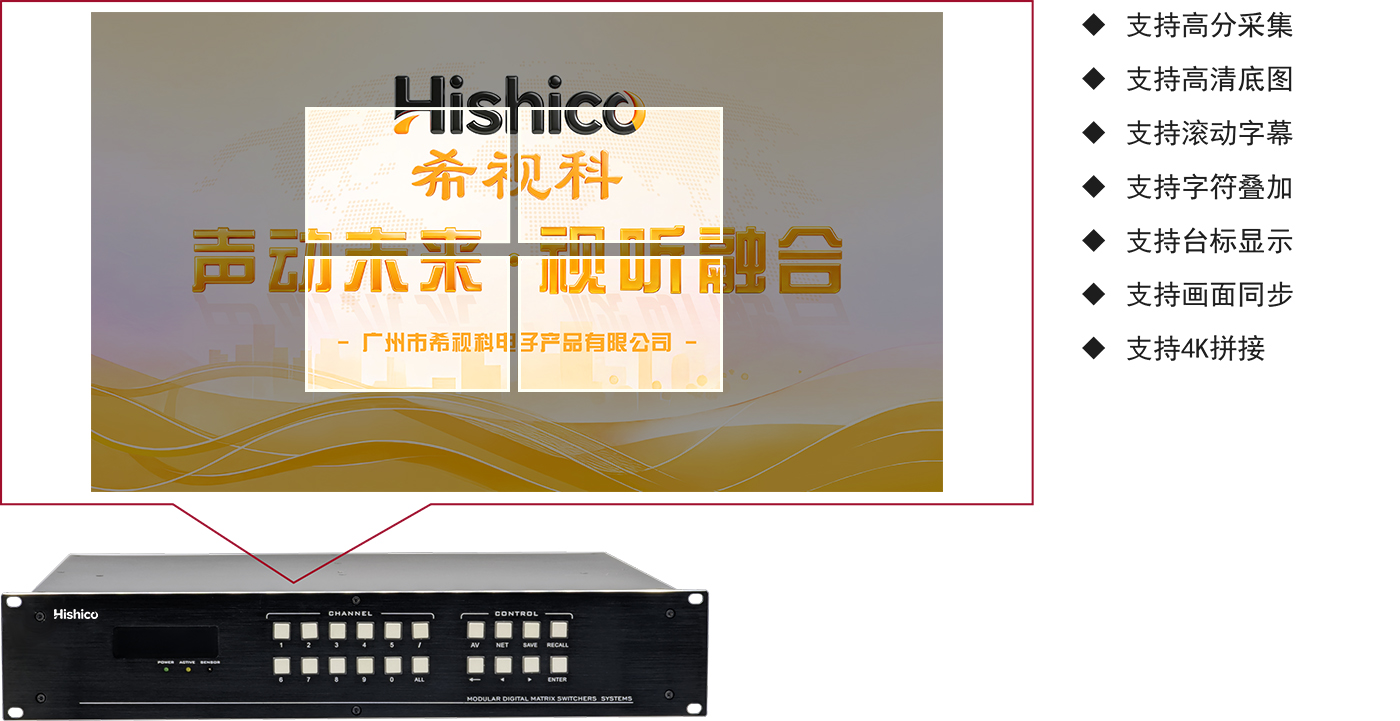

高清底图：

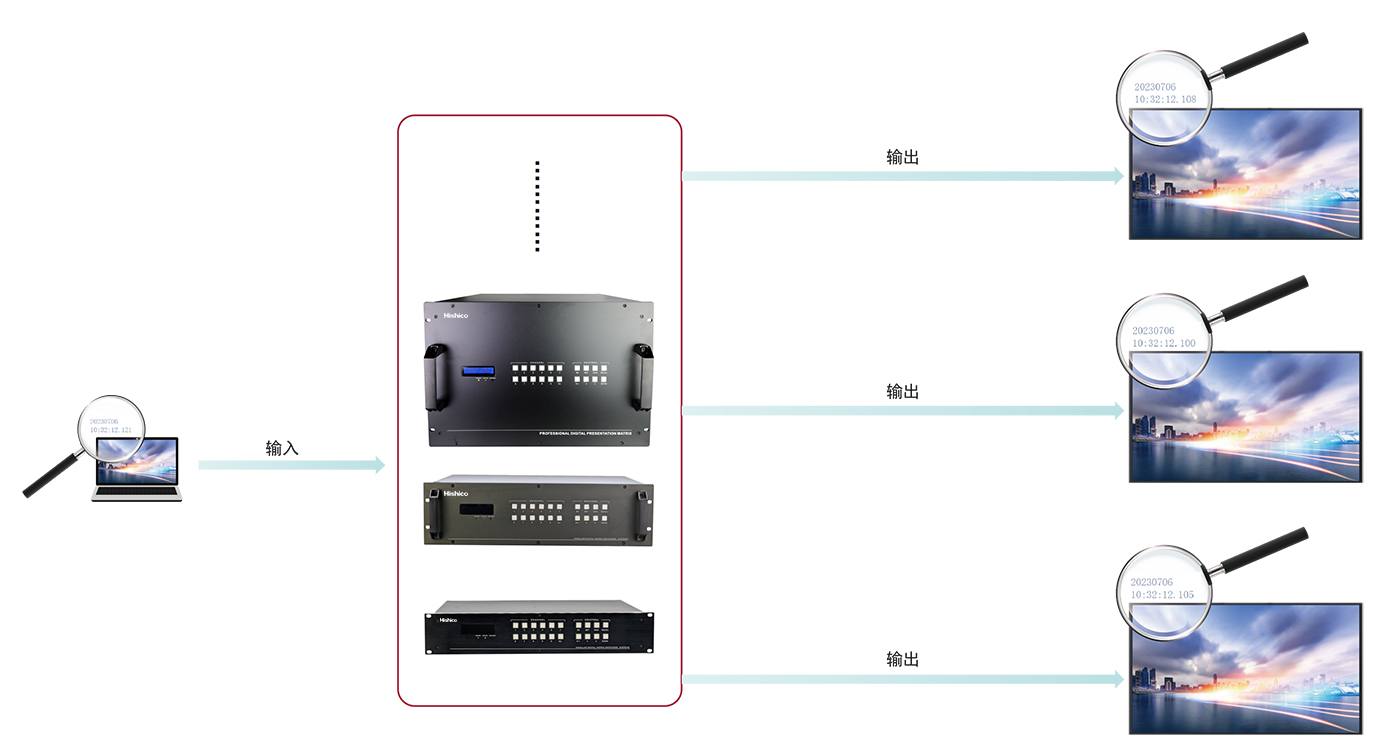

底延时、高精准：
•输入端到输出端延时不超过2帧画面。
•独特的同步机制给用户完美的视觉体验

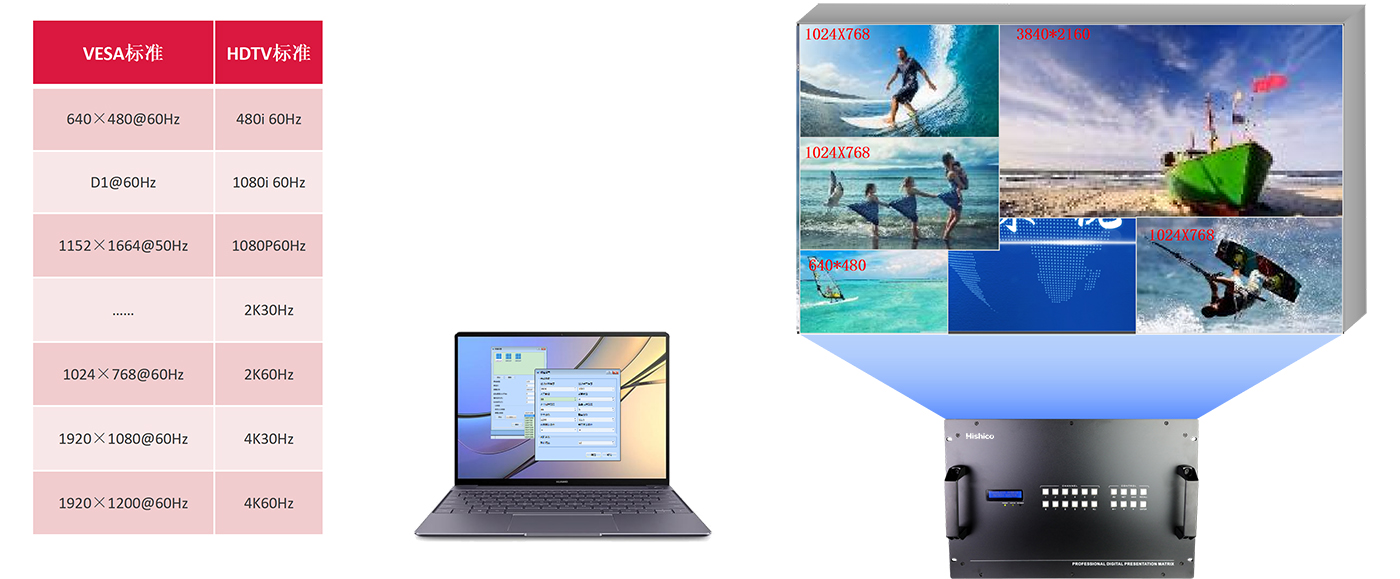

输出分辨率自定义
•支持RRTA分辨率实时全兼容技术（ Resolution Real-time Total Adaptation ），输入和输出实现多分辨率的自动兼容。

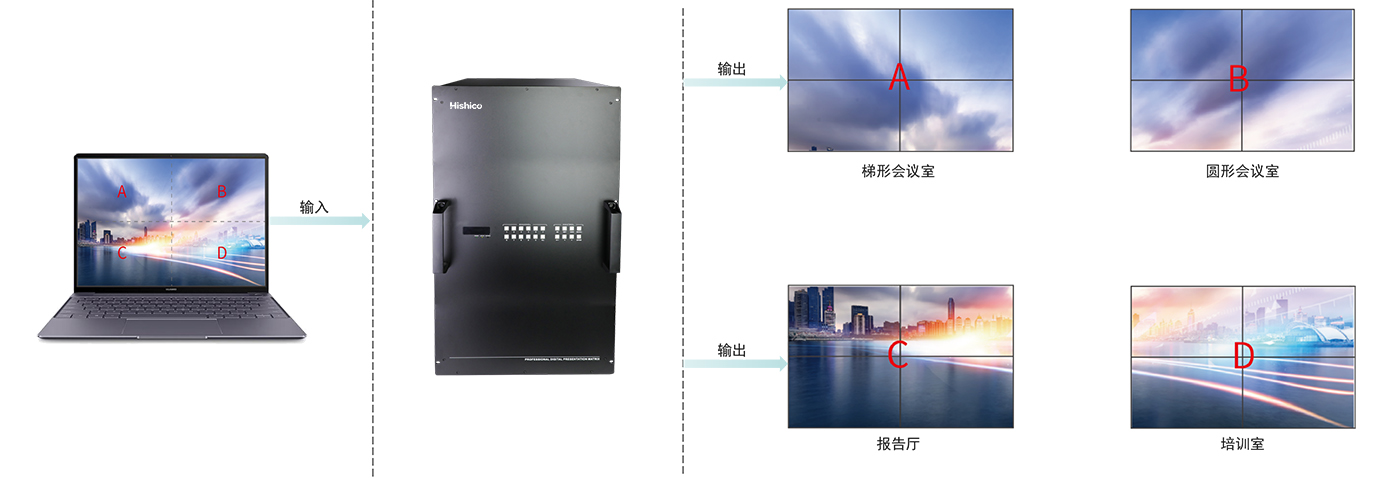

图像裁剪：
•单个输入源可以支持4种方案多图像裁剪显示，方便现场使用。

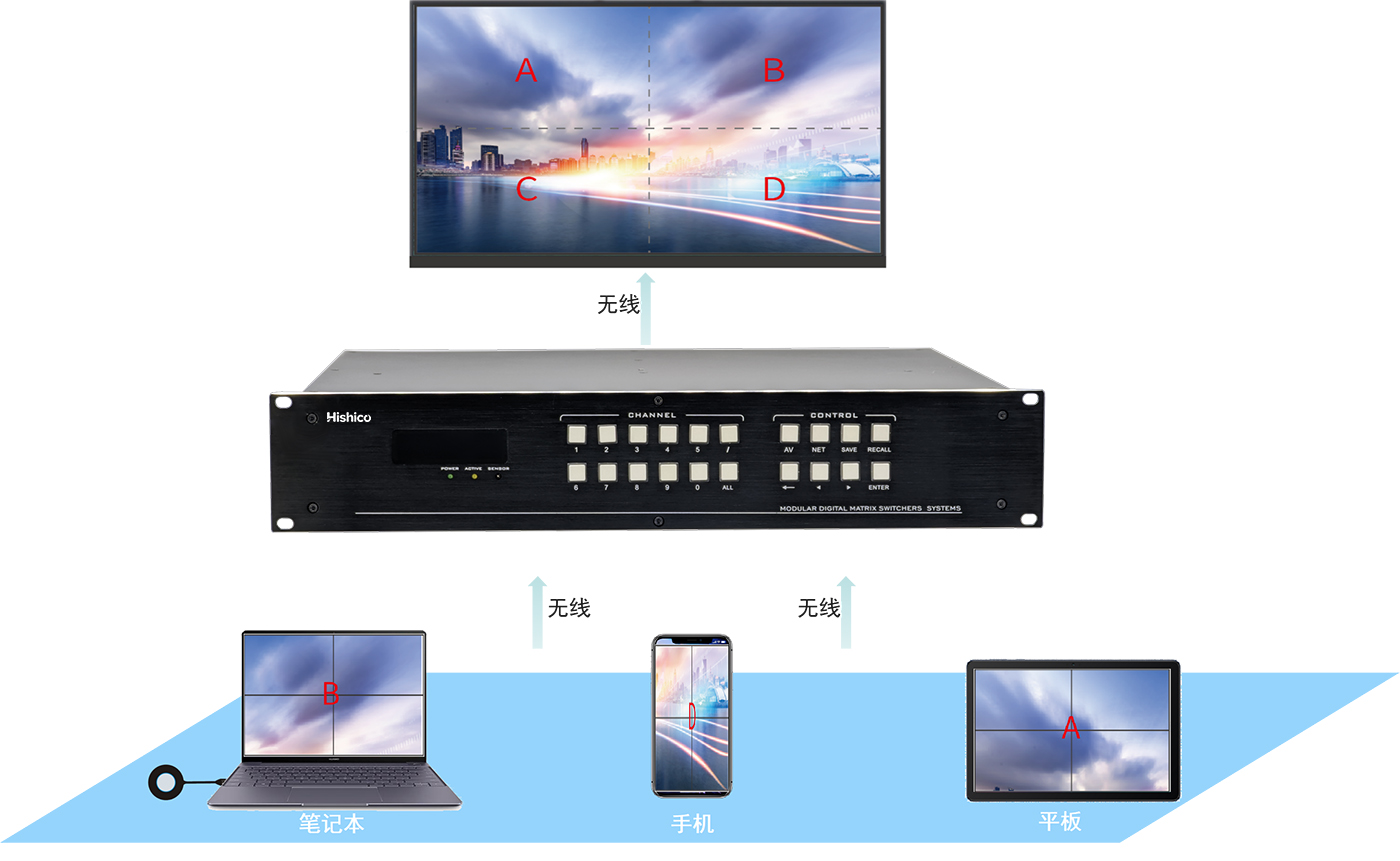

一键无线投屏：
•把笔记本、PC电脑或者手机,平板等连接到无线投屏的WiFi热点后，可实现按分屏的方式混投到拼接墙上。

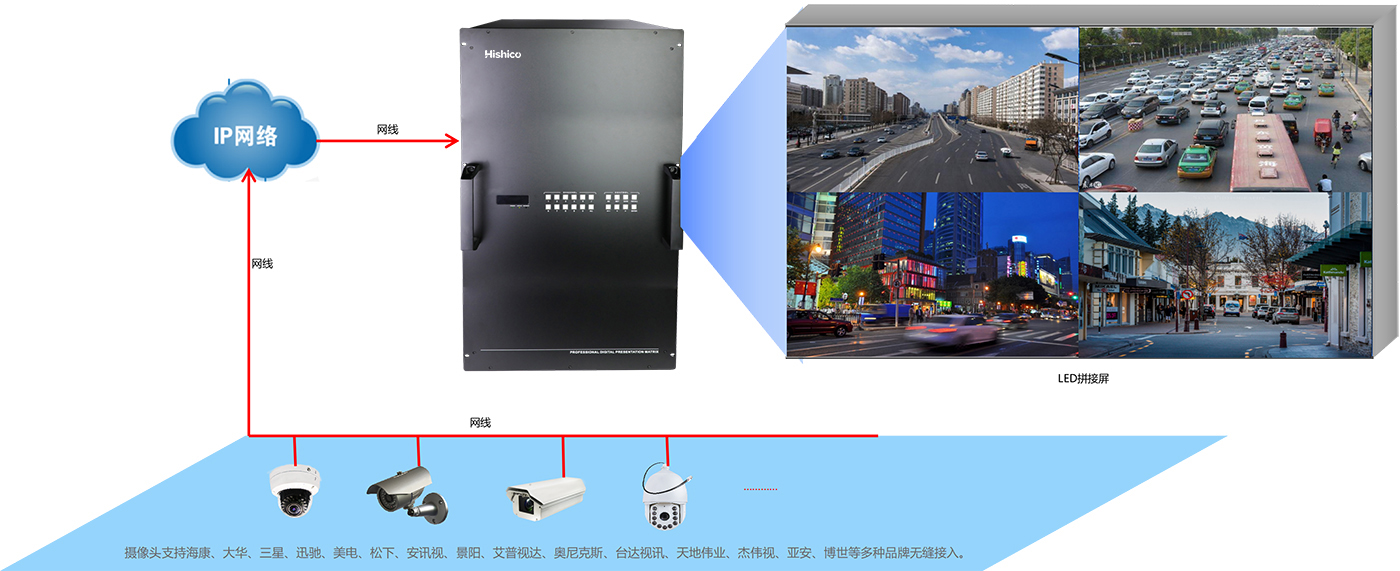

IP视频流编/解码：
•采用H.264解码协议，符合RTSP, ONVIF标准，单个网口最大支持36分割,最大支持解码72路视频解码,可同时解码2路4K,8路1080P60HZ,16路1080P30HZ,32路720P,72路D1,可支持2路立体声音频解码。

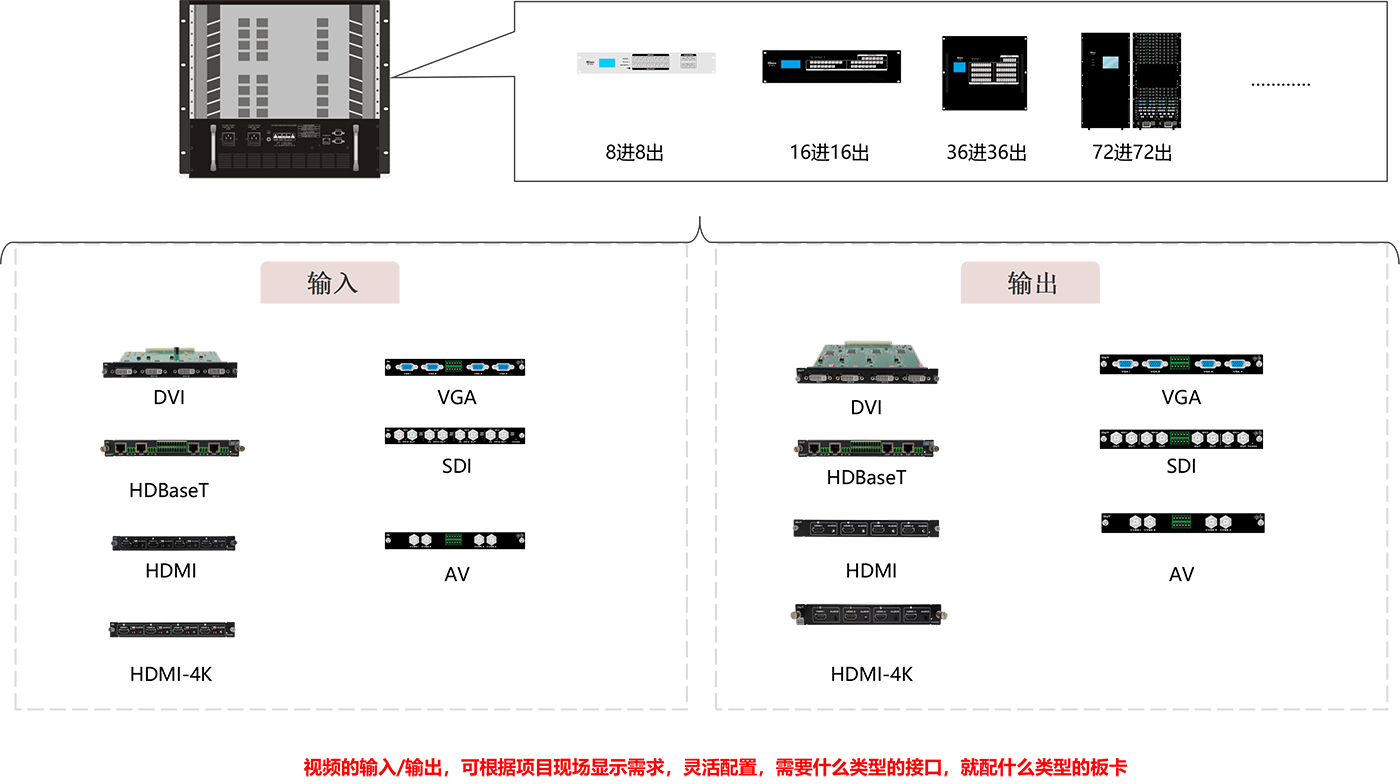

纯硬件模块化：

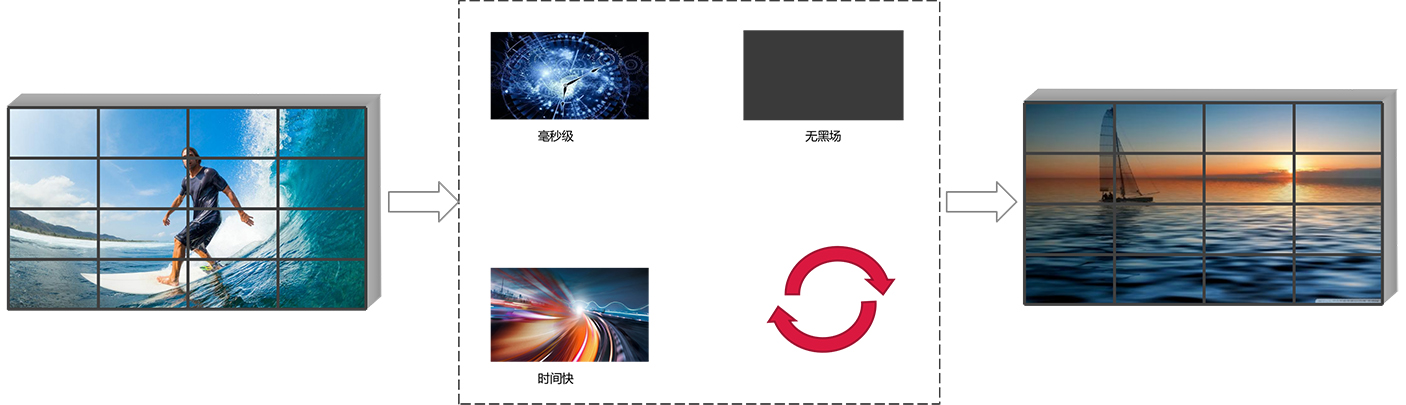

无缝切换：
•毫秒级信号切换调取，真正的全信号无黑场切换体验。

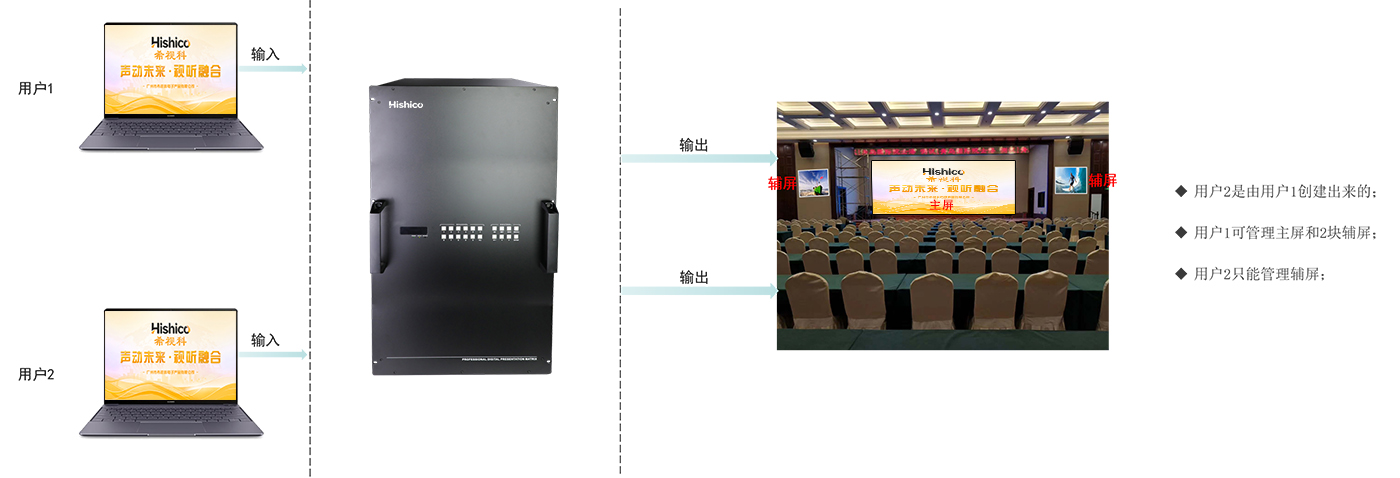

多用户分级管理：
•管理员可为操作人员创建用户名及密码，并设置不可的权限，通过多级登录实现更安全管理。

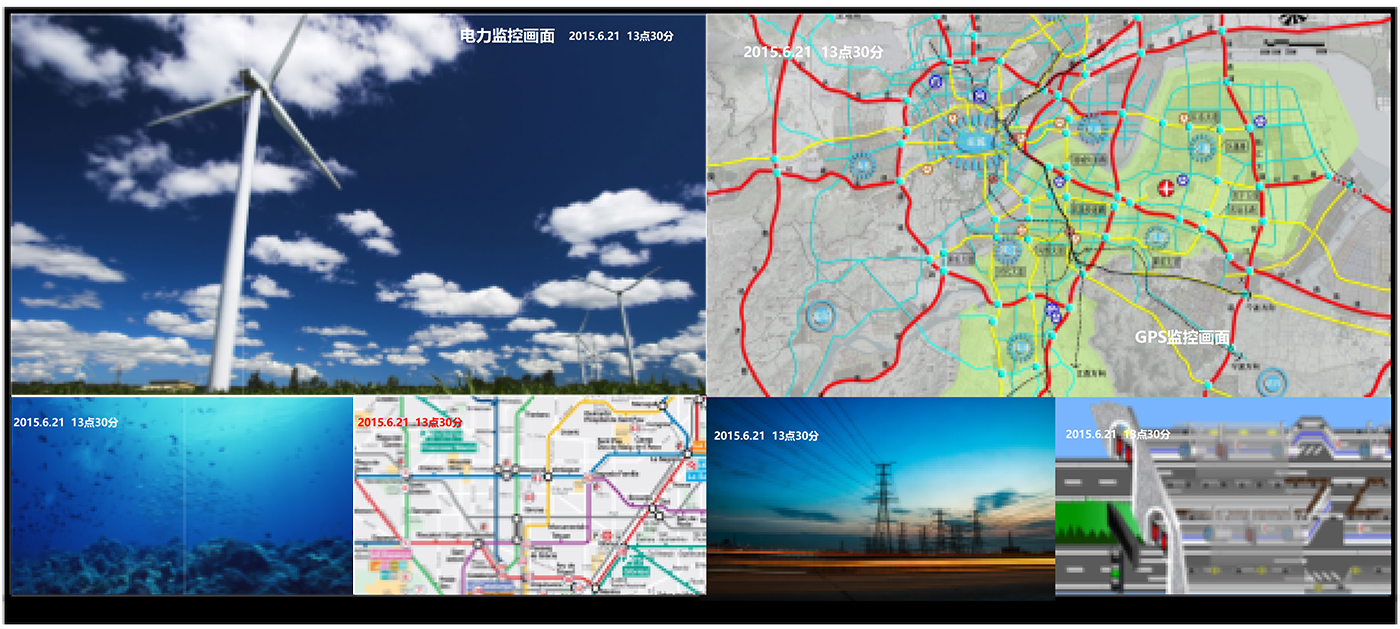

台标：
•大屏信号源字体、颜色、大小、位置可编号清晰掌握信号布局，全局情况一眼便知。
多组屏管理：
•一台设备支持4组不同分辨率的拼接屏，不同组屏间信号共享，系统精简，管控便捷。

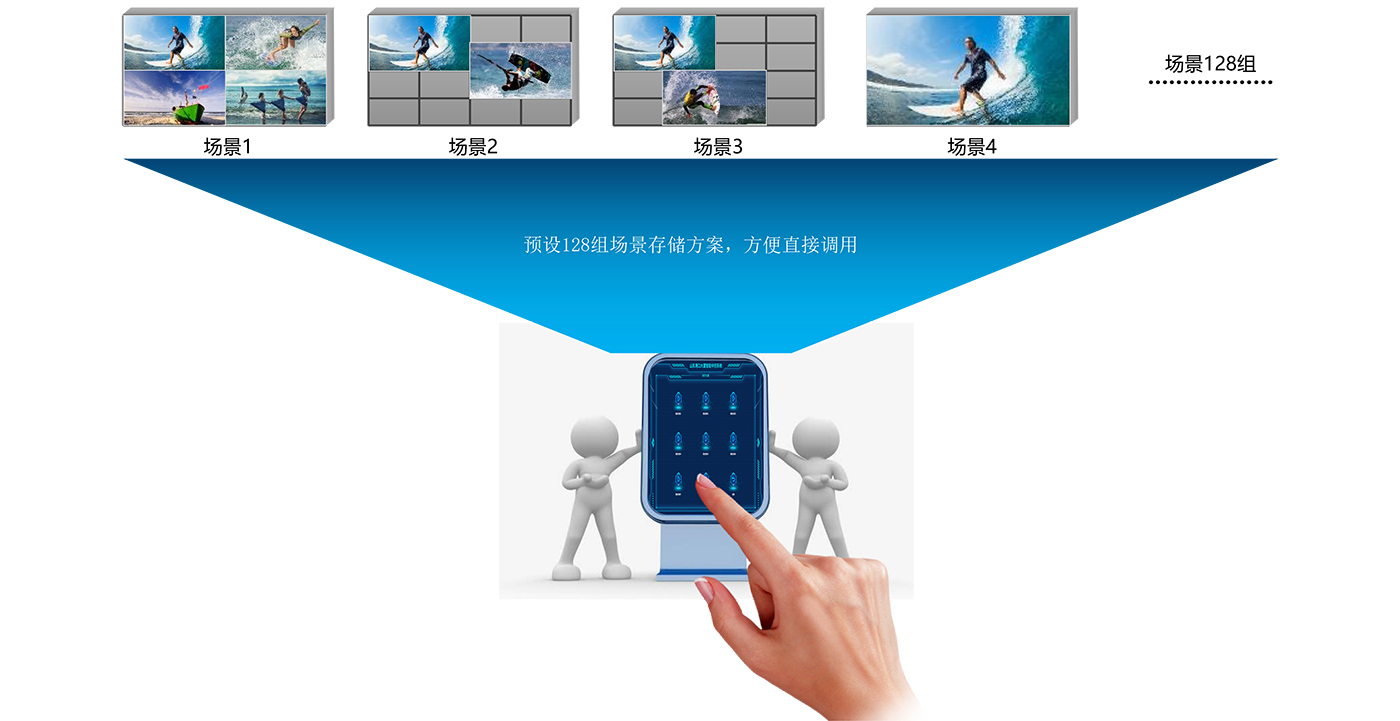

预案存储调用：

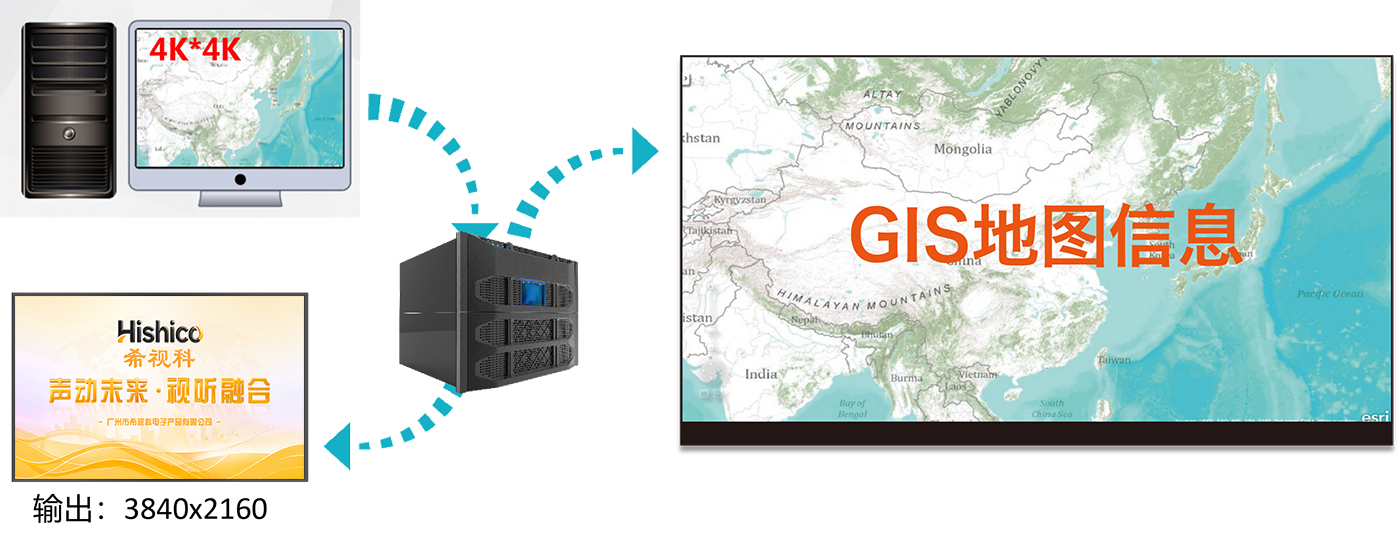

4K超高清：
•支持HMDI 1.4及DP-4K信号的采集，实现超大分辨率的图像上墙，兼容Nvidia Mosaic与AMD Eyefinityi技术，实现GIS，SCADA等超大分辨率数据可视化显示的方案。

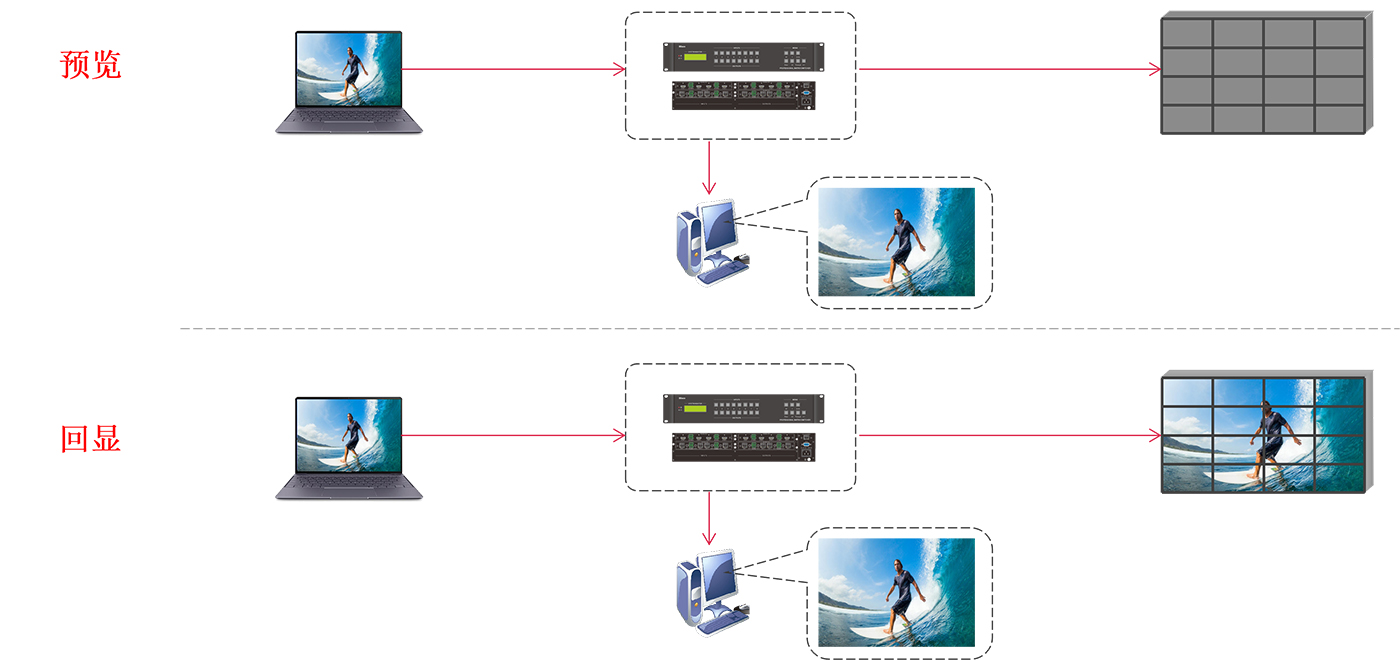

信息可视化操作（预览/回显）
•当系统接入预览板卡时显示预览区，可将左侧信号源拖入窗口显示实时信号状态，未接入预览卡时隐藏预览区域。
